Une pompe de filtration qui disjoncte en plein été, un câble tiède au toucher après quelques heures de fonctionnement : on rencontre ces situations sur des installations où la section de câble a été choisie à la légère. Le problème ne vient presque jamais de la pompe elle-même, mais du fil qui l’alimente. Bien dimensionner ce câble, c’est protéger le moteur, éviter les pertes d’énergie et respecter la norme NF C 15-100.
Chute de tension sur grande longueur : le piège des locaux techniques éloignés
Sur le papier, relier un local technique situé à quelques mètres du tableau électrique ne pose pas de difficulté. La réalité terrain est différente : beaucoup de piscines sont installées en fond de jardin, avec des distances de câble qui dépassent facilement la trentaine de mètres.
A lire également : Comment bien choisir ses arbustes pour le jardin ?
Plus le câble est long, plus la résistance du conducteur provoque une chute de tension. Le moteur de la pompe reçoit alors une tension inférieure à sa tension nominale. Il compense en tirant davantage de courant, ce qui échauffe le câble et réduit la durée de vie du moteur.
Pour approfondir la question de la section câble alimentation piscine efficace, on retiendra que la norme impose de maintenir la chute de tension sous un seuil acceptable (souvent autour de 3 % en bout de ligne pour un circuit terminal). Concrètement, au-delà de 25 mètres il faut souvent passer à la section supérieure par rapport à ce que la seule intensité nominale exigerait.
A voir aussi : Comment choisir un radiateur en fonte pour protéger efficacement votre parquet
Exemple de raisonnement sur le terrain

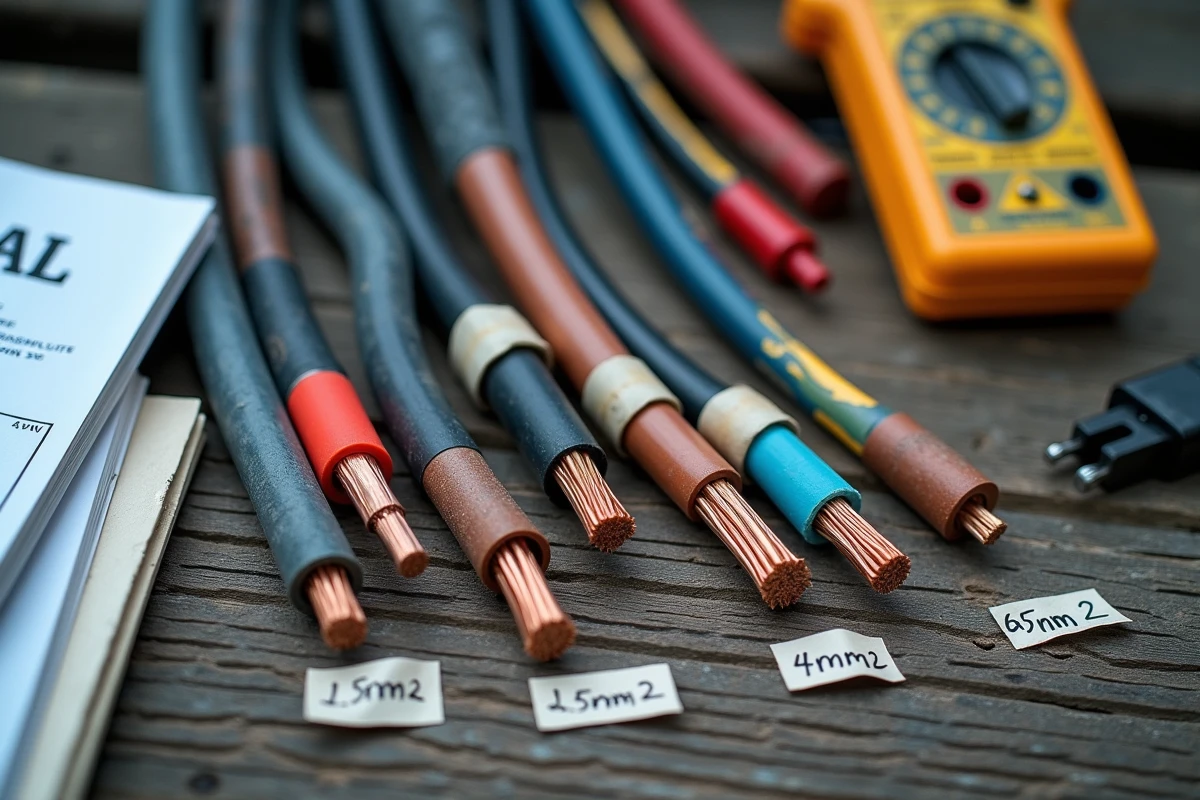

On a une pompe de filtration monophasée qui consomme quelques ampères sous 230 V, et le local technique se trouve à 40 mètres du tableau. Si on se contente de la section minimale prévue pour l’intensité, la chute de tension dépasse le seuil toléré. Passer d’une section de 2,5 mm² à 4 mm², voire 6 mm², ramène la chute de tension dans les clous.
Les retours varient sur ce point : certains électriciens majorent systématiquement d’un cran la section dès que la longueur dépasse 20 mètres, d’autres calculent au plus juste. La marge de sécurité reste toujours préférable quand on enterre un câble qu’on ne déterrera pas de sitôt.
Section de câble et protection au tableau : le duo à ne pas dissocier
Choisir la bonne section sans adapter la protection différentielle et le disjoncteur divisionnaire associé n’a pas de sens. Les deux se dimensionnent ensemble.
- Le disjoncteur doit être calibré en fonction de l’intensité maximale du moteur, pas seulement de sa puissance nominale (le courant de démarrage d’une pompe peut être plusieurs fois supérieur au courant de régime).
- Un différentiel 30 mA de type A ou AC est obligatoire sur le circuit piscine selon la NF C 15-100, car on travaille à proximité immédiate de l’eau.
- La section du câble doit être compatible avec le calibre du disjoncteur : un câble de 2,5 mm² se protège avec un disjoncteur de 20 A maximum, un câble de 6 mm² supporte un disjoncteur jusqu’à 32 A.
Négliger cette cohérence expose à deux risques : un disjoncteur qui saute sans raison apparente (sous-dimensionné par rapport aux appels de courant) ou, pire, un câble qui chauffe parce que le disjoncteur est trop gros pour la section installée.
Câble rigide enterré ou câble souple apparent : quel type pour le circuit piscine
Le choix du type de câble dépend du parcours entre le tableau et le local technique. Deux configurations reviennent dans la majorité des installations.
Parcours enterré dans le jardin
Pour un câble qui passe en tranchée, on utilise un câble de type R2V (rigide, à isolation PVC). Il se pose en gaine TPC (tube annelé rouge ou noir) enterrée à une profondeur minimale de 50 cm sous une zone non carrossable. Ce câble résiste bien à l’humidité du sol et offre une bonne longévité.
Les câbles armés (type AR2V) commencent à être recommandés dans certains guides techniques récents pour les environnements piscine, grâce à leur protection mécanique et chimique renforcée. Leur surcoût reste modéré rapporté à la longueur totale du circuit.
Parcours en apparent dans le local technique
À l’intérieur du local, un câble souple type H07RN-F convient pour le raccordement final de la pompe. Ce câble supporte les vibrations du moteur et résiste à l’humidité ambiante. On le passe dans une goulotte ou un chemin de câbles fixé au mur, jamais posé au sol dans une zone susceptible d’être inondée.
Pompe à vitesse variable : un dimensionnement qui change la donne
Les pompes à vitesse variable équipées de variateurs électroniques se généralisent. Elles réduisent la consommation énergétique, mais leur comportement électrique diffère d’une pompe classique.
Un variateur de vitesse génère des harmoniques sur le réseau, ce qui peut provoquer un échauffement supplémentaire du câble. Le courant mesuré en régime permanent est plus faible qu’avec une pompe mono-vitesse, mais les pics de courant transitoires sont parfois plus marqués.
Sur le terrain, on constate que la section calculée pour une pompe classique de même puissance convient généralement, à condition de ne pas avoir tiré au minimum. Si le câble est déjà long, mieux vaut prévoir une section légèrement supérieure pour absorber ces contraintes sans marge de risque.
Le disjoncteur associé doit aussi être compatible avec les caractéristiques du variateur. Certains fabricants de pompes préconisent un disjoncteur courbe D (plutôt que courbe C) pour encaisser les appels de courant sans déclenchements intempestifs.
Vérifications avant mise sous tension du circuit piscine
Avant de refermer le tableau et de lancer la pompe, quelques contrôles s’imposent :
- Vérifier la continuité du conducteur de terre sur toute la longueur, du tableau jusqu’à la borne de terre de la pompe.
- S’assurer que le câble n’a subi aucune blessure lors de la mise en tranchée (un simple caillou pointu suffit à entailler la gaine).
- Contrôler le serrage des connexions au tableau et au bornier de la pompe : un contact mal serré provoque un échauffement localisé, première cause d’incendie sur les circuits de puissance.
- Mesurer l’isolement du câble à l’aide d’un mégohmmètre si la longueur dépasse quelques dizaines de mètres.
Un circuit piscine bien dimensionné et correctement posé ne demande ensuite quasiment aucun entretien. Le câble enterré durera aussi longtemps que la piscine elle-même, à condition d’avoir été sélectionné avec la bonne section dès le départ et protégé par un disjoncteur adapté à la configuration réelle de l’installation.
